Jinan Makerl Machinery Co., Ltd. és un dels principals fabricants i proveïdors de màquina de moletejar i inserció de tires cnc de 12 eixos a la Xina. Amb una gran experiència, us donem la benvinguda a comprar una màquina de moletejar i inserció de tires cnc de 12 eixos de primera qualitat a la nostra fàbrica. Hi ha productes de qualitat i preu raonable.

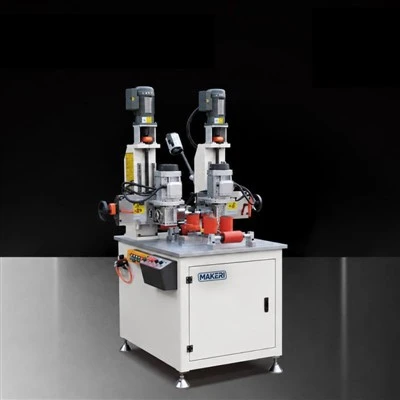

Màquina de moletejat i inserció de tires CNC de 12 eixos
ElMàquina de moletejar i inserció de tires CNC de 12 eixosestà dissenyat per al muntatge de perfils d'alumini de trencament tèrmic. Crea dents de bloqueig mecànic a l'interior de les ranures del perfil abans d'inserir tires de barrera tèrmica de poliamida, millorant l'acoblament mecànic entre el perfil d'alumini i la cinta aïllant.
La màquina s'integraMoletejat CNC i inserció de tiresFunciona amb un sistema de subjecció automàtic, que permet un processament eficient del perfil i redueix les operacions manuals durant el muntatge del trencament tèrmic.
Característiques clau
Integració de moletejat CNC i inserció de tires
La màquina combina el moletejat de perfils i la inserció de barreres tèrmiques de poliamida en un sol procés coordinat. Les eines de moletejat creen dents mecàniques dins de les ranures del perfil d'alumini, millorant el compromís mecànic entre el perfil d'alumini i la cinta de barrera tèrmica de poliamida.
Posicionament automàtic
El sistema CNC admet el posicionament automàtic de perfils mitjançant la importació de dades. El sistema de transferència integrat redueix l'ajust manual i millora l'eficiència de la producció.
Doble-procés de moletejat i d'inserció de tires
La màquina utilitza estructures de moletejat superior i inferior per processar diferents costats de perfil. El sistema automàtic de transferència i alineació permet posicionar el perfil sense girar manualment, millorant l'eficiència de la producció i la seguretat d'operació.
Ajust CNC flexible per a diferents perfils
El control d'eix independent permet un ajust precís de l'alçada, l'amplada i la posició de processament del perfil. La màquina es pot adaptar a perfils d'alumini de trencament tèrmic irregulars, escalonats i compensats.
Sistema de control CNC intel·ligent
Les dades del perfil es poden importar escanejant un codi QR, cosa que permet al sistema generar paràmetres de moletejat i inserció de tires precisos.
Com funciona el procés de moletejat i inserció de tires CNC?
El procés de muntatge del perfil de trencament tèrmic comença amb el moletejat CNC, que crea dents mecàniques a la superfície interior de la ranura del perfil d'alumini.
A continuació, la tira de barrera tèrmica de poliamida s'insereix a la ranura preparada i es col·loca de manera segura. Després de la inserció de la cinta, el perfil passa a l'etapa d'enrotllament per completar el procés de muntatge de trencament tèrmic.
Procés de muntatge de perfils de trencament tèrmic:
Moleta de perfil → Inserció de tires de poliamida → Enrotllament enrotllat→ Perfil de trencament tèrmic acabat
Components bàsics
La màquina utilitza components d'alta-qualitat per garantir un funcionament estable i una fiabilitat-a llarg termini.
El sistema d'accionament adopta servomotors combinats amb cargols de boles Taiwan Hiwin i guies lineals quadrades, proporcionant una transmissió precisa, un moviment suau i un desgast mecànic reduït.
El sistema de control elèctric utilitza components Schneider per millorar la seguretat i la fiabilitat durant la producció contínua.
Aplicacions
ElMàquina de moletejar i inserció de tires CNC de 12 eixosés adequat per processar perfils d'alumini de trencament tèrmic utilitzats en:
Finestres i portes d'alumini
Sistemes de mur cortina
Perfils d'edificis{0}}energèticament eficients
Perfils d'alumini de trencament tèrmic personalitzats
Producció-de perfils d'alumini a gran escala
Especificacions tècniques
| Paràmetre | Especificació |
|---|---|
| Model | TKC-ZX-12CNC |
| Font d'alimentació | 380V / 50Hz |
| Potència total | 9,0 kW |
| Interval d'ajust de l'eina de moletejat horitzontal | 10-220 mm |
| Interval d'ajust de l'eina de moletejat vertical | 0-230 mm |
| Interval d'ajust de la cinta de barrera tèrmica | 0-65 mm |
| Precisió de posicionament | ±0,05 mm |
| Pressió de l'aire exterior | 0,6-0,8 MPa |
| Velocitat de rodament | 0-60 m/min |
| Pes de la màquina | Aproximadament . 1,160 kg |
| Dimensions de la màquina | 1800 × 1000 × 1650 mm (L × A × A) |
Nota:
La precisió real del processament pot variar en funció del tipus de peça de treball, la condició de pre{0}}processament, les dimensions del perfil i la posició del perfil dins de l'àrea de treball.
Les especificacions estan subjectes a canvis sense avís previ. Les especificacions finals estan subjectes a l'acord tècnic confirmat amb la comanda.
Preguntes freqüents
Què és una màquina de moletejar i inserció de tires CNC?
S'utilitza una màquina CNC de moletejat i inserció de tires per preparar perfils d'alumini de trencament tèrmic mitjançant la creació de dents mecàniques dins de la ranura del perfil i la inserció de tires de barrera tèrmica de poliamida.
Per què cal moletejar abans d'introduir la tira?
El moletejat crea dents dentades dins de la ranura del perfil d'alumini, la qual cosa millora l'acoblament mecànic i la fricció entre el perfil d'alumini i la cinta de poliamida.
Quin tipus de perfils pot processar la màquina?
La màquina pot processar diversos perfils d'alumini de trencament tèrmic, inclosos dissenys de perfil estàndard, irregulars, escalonats i compensats.
La màquina es pot ajustar automàticament per a diferents perfils?
Sí. El sistema CNC admet el posicionament automàtic, l'ajust de paràmetres i el restabliment d'un-clic per a diferents configuracions de perfil.
Quina diferència hi ha entre moletejar i enrotllar?
El moletejat crea dents mecàniques a l'interior de la ranura del perfil d'alumini abans de la inserció de la cinta, mentre que l'enrotllament assegura el perfil muntat i la cinta de barrera tèrmica després de la inserció.
Es pot integrar aquesta màquina en una línia de producció completa de trencament tèrmic?
Sí. La màquina es pot integrar amb l'equip de crimpat de rodets per formar un completLínia de muntatge de perfils d'alumini de trencament tèrmic.
Per què cal moletejar abans d'introduir tires de poliamida?
El moletejat crea dents mecàniques dins de la ranura del perfil d'alumini, millorant el compromís entre el perfil d'alumini i la cinta de barrera tèrmica de poliamida abans de laprocés d'enrotllament.
